07.12.07 Caractéristiques techniques de Columbus

La Navette Atlantis de la NASA, qui a mené à bien sa mission d'intégration du laboratoire Columbus de l'ESA à la Station spatiale, est rentrée sur Terre avec sept astronautes à bord. L'atterrissage a eu lieu le 20 février à 15:07 heure de Paris au Centre spatial Kennedy de Cap Canaveral (Floride).

Columbus a été attaché au sas tribord du module Harmony (noeud de jonction numéro 2).

Il contient 16 installations de bâtis internes (4 bâtis x 4 côtés) destinés à recevoir des expériences et des sous-systèmes. Dix de ces 16 installations sont des bâtis standards de la Station spatiale internationale (International Standard Payload Rack d'une capacité de 998 kg chacun) auxquels sont déjà intégrés les services tels l'alimentation électrique, le refroidissement et les câblages vidéo et de transmission des données.

En plus des expériences internes, quatre plateformes externes peuvent recevoir des expériences, d'une masse maximale de 370 kg chacune, devant être soumises aux rigueurs de l'environnement spatial. Ces plateformes sont situées sur l'extrémité conique tribord du laboratoire en deux groupes de deux. Lors du raccordement du laboratoire à la Station spatiale, deux expériences externes seront installées, SOLAR et EuTEF.

L'intérieur de Columbus (09.12.07)
Les plates-formes de Columbus (08.02.08)

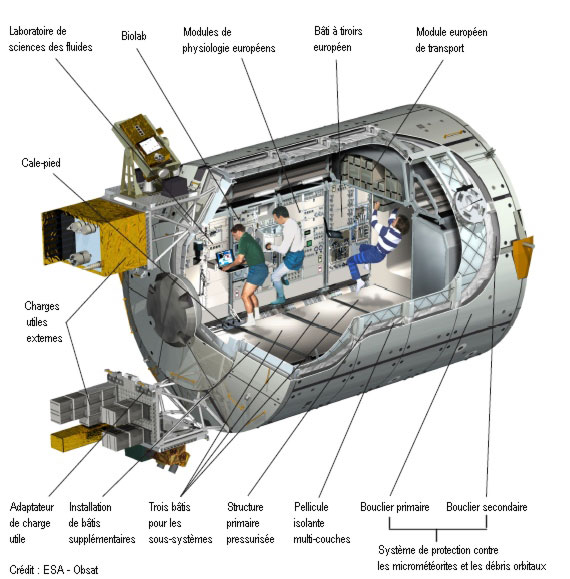

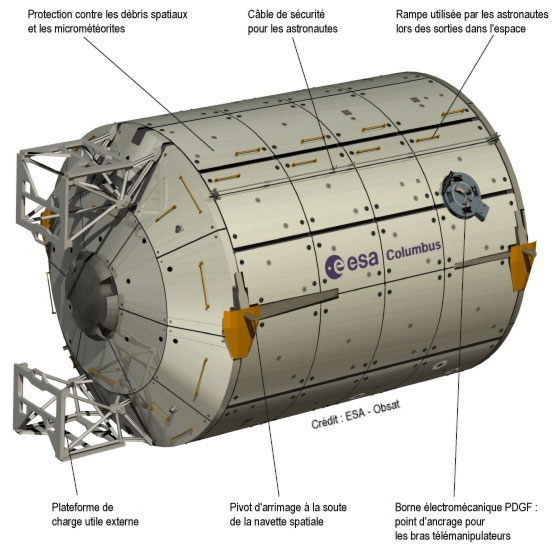

L'image suivante montre les principales composantes internes et externes du laboratoire, de même que l'emplacement des cinq installations initiales.





En plus des installations de bâtis internes, le laboratoire emporte beaucoup d'équipements divers dont voici une liste :
- Ordinateurs pour la gestion des données et la gestion de la mission ;
- unités de commande et de mesure ;
- multiplexeurs à haut débit ;
- unités de mémoire ;
- 2 caméras vidéo ;
- système audio ;
- 2 extincteurs d'incendie ;
- 2 panneaux d'alarme ;
- 2 appareils respiratoires autonomes ;
- ventilateurs et valves pour la ventilation inter-module ;
- valves du système de contrôle thermique ;
- unité de distribution électrique ;
- ordinateurs pour la télémétrie ;
- échangeurs de chaleur et un circulateur d'air à l'intérieur du module.


Spécifications techniques

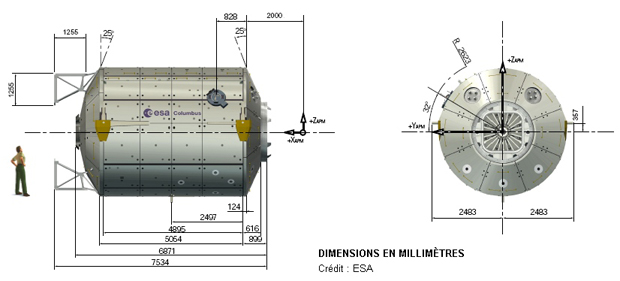

Dimensions
Longueur totale du module : 6 871 mm
Diamètre le plus grand : 4 477 mm
Volume interne total : 75 mètres cubes
Volume des bâtis internes : 25 mètres cubes


Masse
Masse sans charge utile : 10 275 kg
Masse au lancement : 12 775 kg
Charge utile au lancement : 2 500 kg
Charge utile interne maximale : 9 000 kg
Charge utile externe maximale : 4 x 370 kg
Masse maximale sur orbite : 21 000 kg


Communications
En descente via Artemis : 50 Mbps (bande Ka) TBC
En descente via TDRS : 50 Mbps (bande Ku)
50 192 kbps (bande S)
En montée via TDRS : 72 kbps (bande S)


Environnement
Équipage supporté : 3
Température cabine : 16 à 27 °C
Pression de l'air : 959 à 1 013 hPa
Évacuation de la chaleur : Jusqu'à 22 kW à travers des circuits de refroidissement à moyenne et basse température

Puissance électrique
Puissance totale : 20 kW sur 120 V en courant continu fourni par l'ISS
Puissance disponible pour la charge utile : 13,5 kW


Matériaux utilisés pour sa construction
Coque pressurisée : Aluminium 2219 de 4,8 mm (3/16 po.) d'épais, diminuant à 3,8 mm pour les extrémités coniques


Protection contre les micrométéorites et les débris spatiaux
Bouclier primaire : Aluminium 6061-T6
Bouclier secondaire : panneaux de Kevlar et Nextel
Isolant thermique : couverture multi-couches en Kapton aluminisé
Structure interne : Aluminium 7475, 7075, 5056 et 2024
Plates-formes externes : Aluminium 7075 et 7050 Installations de bâtis internes
NASA : fibre de carbone
ESA : aluminium 7075
Protection acoustique : Barrière acoustique double en Poron et Durette
