L'intérieur
de Columbus |
| |
D'une masse au lancement d'environ 13 tonnes, (incluant une charge
utile d'une masse de 2,5 tonnes), Columbus mesure 6,9 m de long
pour un diamètre de 4,5 m. Il sera sera attaché au sas tribord du
module Harmony (noeud de jonction numéro 2).
Avec un volume interne de 75 mètres cubes, il possède un espace
suffisant pour 3 astronautes devant mener des recherches en conditions
de microgravité. Il contient 16 installations de bâtis internes
(4 bâtis x 4 côtés) destinés à recevoir des expériences et des sous-systèmes.
Bâtis de charges utiles
10 de ces 16 installations sont des bâtis de charges utiles standards
de la Station spatiale internationale (d'une capacité de 998 kg
chacun) auxquels sont déjà intégrés les systèmes liés
à l'alimentation électrique, le refroidissement et les câblages
vidéo et de transmission des données. En ce qui concerne les 10
bâtis standardisés, 8 seront installés sur les parois latérales
et 2 accrochés au plafond. 5 sont déjà installés
au moment du lancement.
En plus des expériences internes, quatre plateformes externes peuvent
recevoir des expériences, d'une masse maximale de 370 kg chacune,
devant être soumises aux rigueurs de l'environnement spatial. Ces
plateformes sont situées sur l'extrémité conique tribord du laboratoire
en deux groupes de deux. Lors du raccordement du laboratoire à la
Station spatiale, deux expériences externes seront installées, SOLAR
et EuTEF.
(07.12.07)
(08-02.08)
|
| |
Sas d'accès de Columbus
|
|
|
|
les 5 bâtis de charge utile déja installés
|
|
|
|
Au centre, emplacement laissé
vide pour les bâtis qui seront livrés et installés
plus tard en orbite.
|
les 5 batis de charge utile déja
installés
|
|
|
|
| |
le 'fond' de Columbus
|

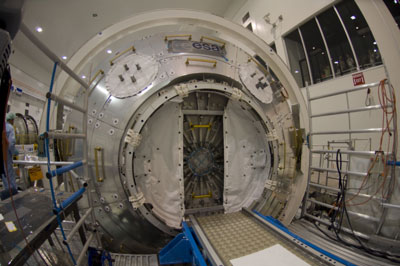

Le sas d'entrée / sortie de
Columbus
|
Toutes ces images ont été prises dans les locaux
du Station Processing Facilities du Centre Kennedy de la NASA
pendant la préparation de Columbus en vue de son transfet
dans la navette et la CEIT de Leopold Eyharts et Hans Schlegel.
Crédits ESA / S. Corvaja |
|
| |
