01.02.07 Sea Launch
La plate-forme de lancement Odyssey

la plate-forme de lancement Odyssey du système Sea Launch n'est autre qu'une ancienne plate-forme pétrolière de mer du Nord en partie ravagée par un incendie en 1989 et rachetée par le groupe Kvaerner. Transformée dans le chantier naval de Kvaerner Rosenberg a Stavanger (Norvege), cette plate-forme autopropulsée et semi-submersible qui a quitte Stavanger pour Vyborg en mai 1997, est l'une des plus grosses structures du monde dans sa catégorie, avec un deplacement immerge de 46.000 t.

Longue de 133 m, large de 66 m et haute de 42,5 m, la plate-forme Odyssey s'appuie sur 10 énormes piliers fixes a deux immenses flotteurs remplis de carburant et pourvus de ballasts (ces derniers permettent a la plate-forme de s'enfoncer dans le mer au moment du lancement, pour une meilleure stabilité de l'ensemble). Positionnée dynamiquement et télécommandée depuis son navire d'accompagnement au moment des lancements, la plate-forme dispose d'une "fourchette de déplacement" maximale entre 1 et 3 m.

Capable de se déplacer tout comme un navire a une dizaine de noeuds grâce a ses moteurs d'une puissance totale de 24.000 CV, la plate-forme Odyssey comporte un hall climatise pour l'entrepôt d'une fusée. Un système mobile unique pour le transport a l'horizontale et l'érection verticale de la fusée permet d'extraire la Zenith de ce hall et de la positionner pour le lancement sur une rampe a partir de laquelle elle sera alimentée en ergols. Cette plateforme de tir, réalisée par le Russe KBTM, est une version réduite de celle qui se trouve a Baïkonour.

Ce curieux vaisseau conçu pour disposer d'un équipage de 68 personnes avec toutes les installations nécessaires pour la vie, les repas et les loisirs a bord, a reçu environ 3.000 t d'équipements dans les chantiers de Vyborg pour lui permettre de manœuvrer les fusées a extraire du navire d'accompagnement et de les lancer.

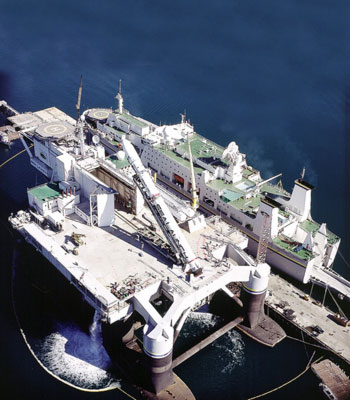

  La plate-forme Odyssey et le Sea Launch Commander

La plate-forme Odyssey, avec une fusée Zenith en cours d'installation, et le Sea Launch Commander

Crédit Sea Launch
