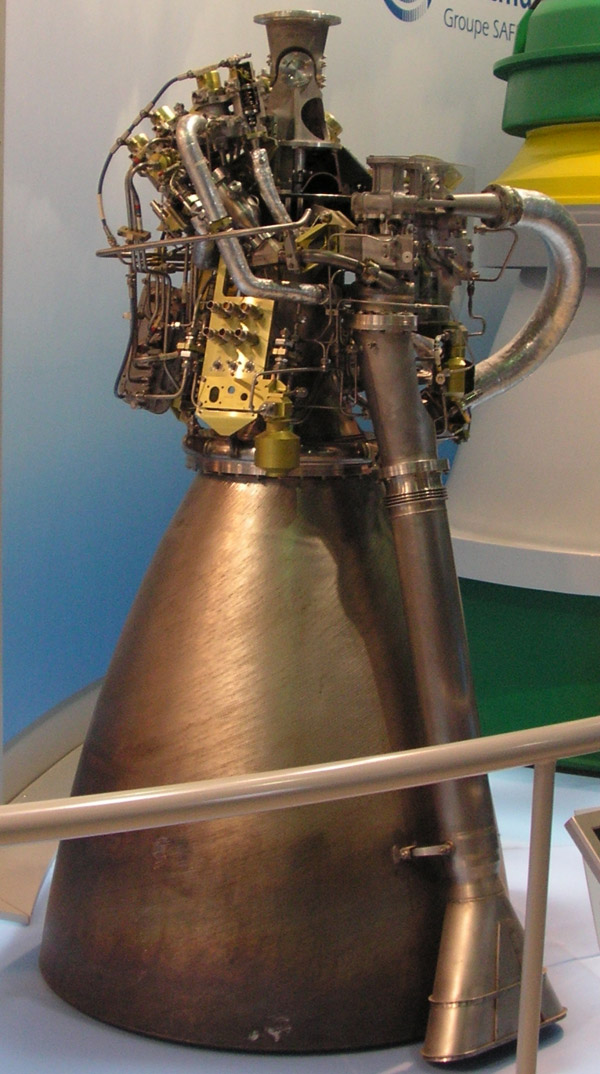

Le HM7B assure la propulsion de l'étage supérieur
cryotechnique d'Ariane 5 ECA, la version 10 tonnes de l'Ariane 5
générique.
Qualifié en 1979, pour le premier vol du lanceur Ariane 1,
le HM7B a bénéficié depuis de plusieurs améliorations
qui ont permis d'augmenter la poussée, l'impulsion spécifique,
la durée de fonctionnement et la fiabilité du moteur.
l'alimentation du moteur en hydrogène et oxygène liquides
se fait par une turbopompe dont la ligne grande vitesse tourne à
plus de 60.000 tr/min. La ligne oxygène est entraînée
par un réacteur à deux étages.
Toutes versions confondues, ce sont bientôt 200 moteurs HM7
qui auront été produits par Snecma, tant pour les
programmes de développement et de qualification que pour
les vols.
Caractéristiques techniques
- type : cycle à flux dérivé
- poussée dasns le vide : 64,8 KN
- impulsion spécifique : 37 s.
- pression de combustion : 115 bar
- rapport de section : 83,1
- ergols : LOX - LH2
- débit d'ergols : 14,8 kg/s
- rapport de mélange : 5
- vitesse de rotation turbine : 60.000 tr/min
- puissance turbine : 400 KW
- hauteur : 2,1 m
- diamètre de sortie tuyère : 0,99 m
- masse du moteur 165 kg
|
