24.03.06 L'Ensemble de lancement Soyouz prend forme

Les travaux de construction de l'Ensemble de lancement de Soyouz au Centre spatial guyanais sont entrés dans une nouvelle phase. Après le déboisement puis le terrassement du site, aujourd'hui terminé, ont débuté ceux de la construction des infrastructures au sol. Il ne s'agit pas pour le moment d'ériger les installations en dur, mais plutôt du génie civil, des voiries et réseaux.

Enfin, d'ici quelques jours doit débuter le percement du carneau. Ces travaux spécifiques sont prévus pour durer au moins une année. Il s'agit de creuser directement dans le granit, un trou profond de 28 m, environ 25 m sous le niveau de la mer, long de 130 m et presque autant de large.

La livraison du chantier est toujours prévue en juillet 2008. Le premier lancement est toujours attendu au second semestre 2008 mais glissera vraisemblablement début 2009.

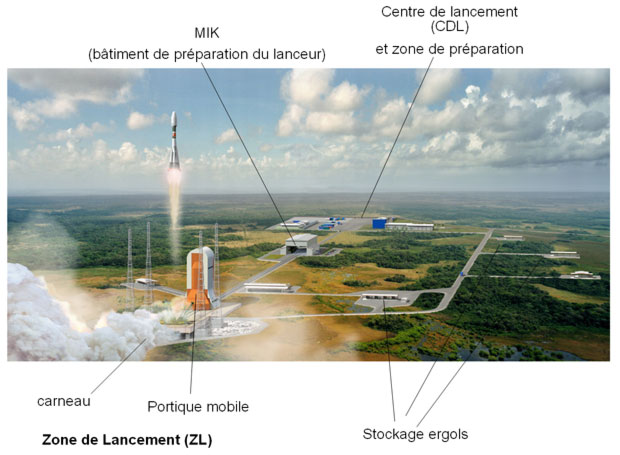

L'Ensemble de lancement Soyouz

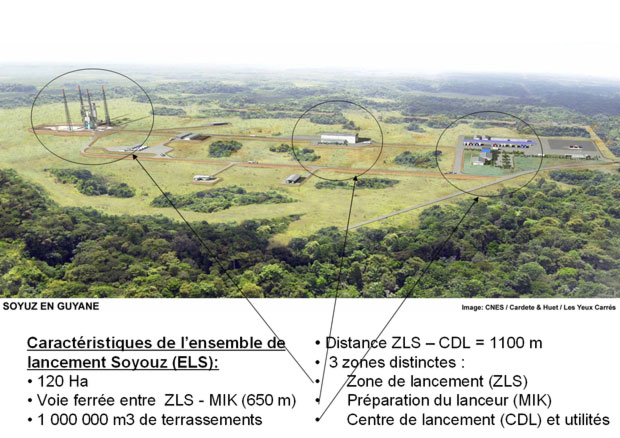

L'Ensemble de lancement Soyouz (ELS) est dérivé de ceux existant à Baïkonour et à Plessetsk. Il est adapté aux normes françaises et aux spécificités du Centre Spatial Guyanais de sorte que l'installation des charges utiles se fera fusée verticale et non pas à l'horizontale comme c'est le cas au Kazakhstan et en Russie où la fusée est assemblée en position horizontale.

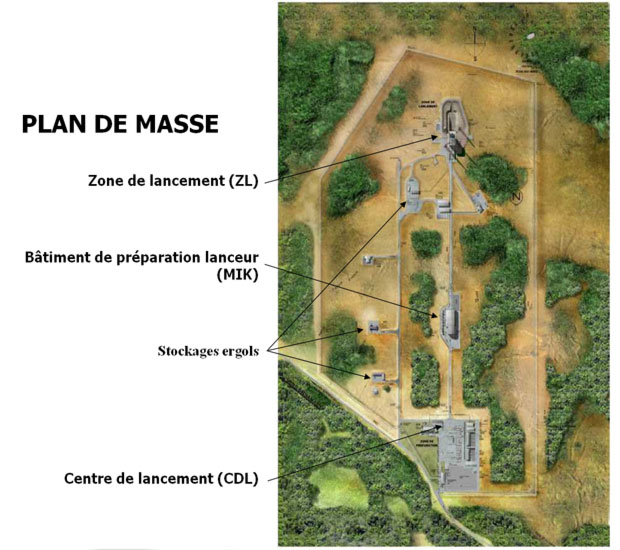

L'Ensemble de lancement Soyouz se situe à une vingtaine de kilomètres à vol d'oiseau des installations au sol dédiées à Ariane 5 (ELA-3) sur le territoire de la commune de Sinnamary, à 60 km de Kourou. Le site couvre une superficie d'environ 120 hectares et près de 20.000 m² d'infrastructures en dur seront construites.

Cet éloignement n'est pas anodin. Il s'explique par une volonté des responsables du CNES, de l'ESA et d'Arianespace d'éviter toute tentative d'espionnage industriel mais également devant l'insistance américaine peu encline à confier les satcom de ses opérateurs à Arianespace en raison de la présence de techniciens russes.


Articles connexes

Etat d'avancement du chantier Soyouz à Kourou (05.02.07)


L'Ensemble de lancement Soyouz : Percement du carneau (24.06.06)
Début des travaux de construction du pas de tir Soyouz à Kourou (06.02.06)

Le Centre spatial guyanais (CSG) (16.08.05)
Le Centre spatial de Kourou au service d'Ariane 5 (16.08.05)
L'avenir du CSG et la problématique des vols habités (16.08.05)
Les bâtiments du Centre spatial Guyanais (16.08.05)

Soyouz en Guyane (16.06.05)
Maquette du pas de tir de Soyouz à Kourou (Bourget 2005) (16.08.05)

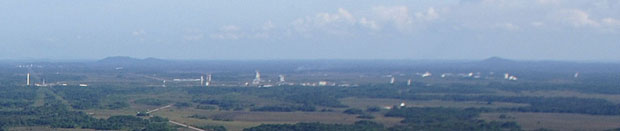

Au fond de l'image, on devine les infrastructures au sol dédiées à Ariane 5 (ELA-3)

La Zone Propulseurs

Cette zone comprend l'Usine de propergols solides Regulus (UPG) , le Bâtiment d'Intégration des Propulseurs d'Europropulsion (BIP), le Banc d'essai des EAP d'Ariane 5 du CNES (BEAP) et le Bâtiment de Préparation des EAP de EADS-ST (BPE).

Les Bâtiments dédiés à Ariane 5

A gauche de l'Ensemble de lancement 2 d'où décollait Ariane 4 et aujourd'hui désaffecté, on aperçoit le Bâtiment d'Assemblage Final (le plus haut, BAF) et à droite le Bâtiment d'Intégration Lanceur (BIL) et le Centre de lancement 3 (CDL). De là par la voie ferrée qui va jusqu'à la Zone Propulseurs.








Crédits images 2005 ESA / CNES / Arianespace & photo Optique Vidéo du CSG
