06.12.07 Columbus, le laboratoire scientifique de l'Europe

C'est lors de la réunion du Conseil de l'Agence spatiale au niveau ministériel de 1995 que les ministres des Etats membres ont approuvé le programme de la participation européenne à la Station spatiale internationale. Columbus est alors officiellement lancé. Il sera un des 3 éléments majeurs de la contribution de l'Europe à la Station spatiale. Les 2 autres sont le véhicule de transfert automatique (ATV) et le bras robotisé ERA.

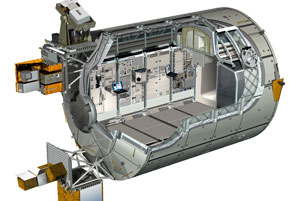

Columbus

Ce laboratoire pressurisé sera utilisé par les astronautes pour mener des expériences en biologie, physiologie, sciences des matériaux, physique des fluides, technologie, sciences de la vie et éducation ainsi que des expériences effectuées dans le cadre de projets de technologie appliquées qui ne pourraient guère être faites dans des conditions de gravité sur Terre.

Columbus possède 4 palettes situées à l'extérieur du module, et donc exposées au vide spatial. Chacune de ces palettes peut supporter une charge utile de 370 kg. Elles permettront des expériences de nouvelles technologies, d'observation de la Terre et des sciences spatiales.

Les scientifiques développeront de nouvelles technologies et étudieront la physique fondamentale. Près de 500 expériences seront réalisées chaque année de la vie opérationnelle de Columbus, estimée de 10 à 15 ans. La plupart de la recherche et des expériences qui seront faites à bord de Columbus, seraient impossibles à réaliser dans des conditions de gravité terrestre. En effet, les matériaux et les fluides se comportent différemment lorsqu'ils se retrouvent en apesanteur : dans l'espace, par exemple, les alliages métalliques fusionnent, alors que sous l'influence gravitationnelle, ils ne s'unissent pas de manière optimale. Le même phénomène s'applique aux fluides, qui se mélangent dans l'espace, mais pas sur Terre.

STS-122

D'une masse au lancement d'environ 13 tonnes, (incluant une charge utile d'une masse de 2,5 tonnes), Columbus mesure 6,9 m de long pour un diamètre de 4,5 m. Avec un volume interne de 75 mètres cubes, il possède un espace suffisant pour 3 astronautes devant mener des recherches en conditions de microgravité. A terme, il sera aménagé 10 bâtis de charges utiles standardisés, 8 seront installés sur les parois latérales et 2 accrochés au plafond.

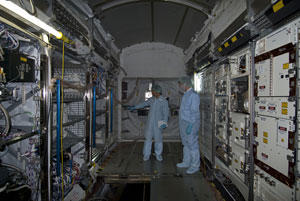

Au moment de son lancement, Columbus sera prééquipé de cinq bâtis internes

- Biolab, dédiée aux expériences sur les cellules, cultures tissulaires, micro-organismes, végétaux et invertébrés ;
- L'EPM (European Physiology Module), qui permettra d'étudier les effets de l'apesanteur sur l'organisme humain. L'accent sera mis sur des phénomènes tels que l'ostéolyse, les évolutions du système immunitaire et de l'équilibre hydrique dans le corps humain ;
- Le FSL (Fluid Science Lab), qui permettra d'examiner le comportement dynamique et autres phénomènes des fluides ;
- L'EDR (European Drawer Rack), une case à équipement dans laquelle quatre charges utiles de petite taille peuvent être connectées pour une transmission de données et de vidéos, ainsi qu'un contrôle mécanique et thermique ;
- L'ETC (European Transport Carrier), un bâti utilisé pour le transport et le stockage. En orbite, l'ETC sera utilisé comme atelier et le stockage.

Développement et construction

Développé sous la responsabilité de l'ESA, Columbus a été réalisé sous la maîtrise d'œuvre d'Astrium par un consortium européen de 41 sociétés représentant 14 pays. Les principaux contributeurs étant l'Allemagne (51 %), l'Italie (23 %) et la France (18 %).

Les sites Astrium en Europe ont été mis à contribution pendant les 10 années qu'a durée sa construction dont celui de Friedrichshafen à qui on doit le développement et la fabrication les équipements de cristallisation et de diagnostic de protéines (PCDF) et de cristallisation de protéines avancée (APCF), ainsi que le Cardiolab (CL) qui ne seront intégrés qu'après son arrimage à l'ISS.

Le système de contrôle environnemental et d'assistance vitale (ECLS) gère la pressurisation, recycle l'air de l'habitacle, détecte les incendies et régule le système de conditionnement d'air pour régler la température et le taux d'humidité à l'intérieur du module Columbus a également été développé et fabriqué à Friedrichshafen

Thales Alenia Space était responsable du design et de la production des structures primaires et secondaires du module ainsi que du développement et de la pré-intégration de la totalité de l'ensemble thermomécanique. De plus, elle a fourni de nombreux sous systèmes majeurs.

Caractéristiques techniques de Columbus

Le Centre de contrôle de Columbus

Le Centre de contrôle de Columbus sera installé dans les locaux du Centre allemand d'opérations spatiales (GSOC) du DLR, à Oberpfaffenhofen. Il sera essentiellement chargé de télécommander et contrôler les systèmes du laboratoire Columbus, de mettre en place et exploiter le réseau sol européen de télécommunications de cette installation et de coordonner l'ensemble des opérations des charges utiles européennes placées à bord de l'ISS.

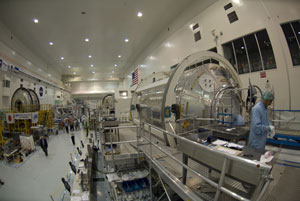

Columbus dans le Space Station Processing Facility du Centre spatial Kennedy

Crédits ESA / S. Corvaja
